Стрелочные переводы типа Р65 марки 1/7. Проект ЛПТП 665121.103 М.

Вид стрелочного перевода-обыкновенный.


Стрелочный перевод типа Р65 марки 1/7 проект ЛПТП.665121.103М предназначен для предприятий металлургической отрасли промышленности.

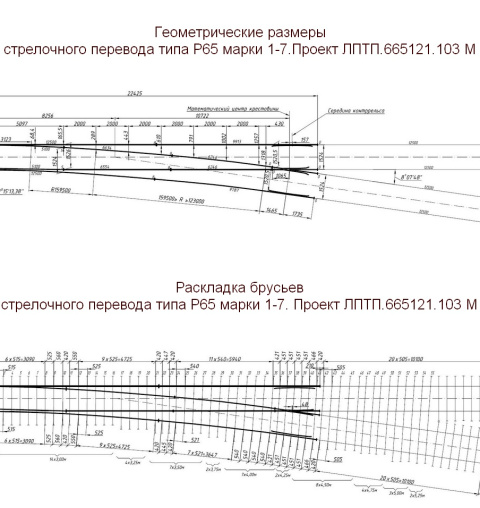

Геометрические размеры
стрелочного перевода типа Р65 марки 1/7.Проект ЛПТП.665121.103 М.

Раскладка брусьев
стрелочного перевода типа Р65 марки 1/7. Проект ЛПТП.665121.103 М.



Технические характеристики:

Ширина колеи: ..... 1524 мм

Полная длина: .... 22425 мм

Радиус бокового пути:

стрелки: ..............................................................159500 мм

переводной кривой: .........159500 с переходом на 123000

Максимальная статическая нагрузка на рельс: ... 320 кН

Максимальная скорость движения:

по прямому пути: 50 км/ч

по боковому пути: 30 км/ч

Нормативный ресурс до снятия стрелочного перевода: 70 млн. т

Максимальная длина отгрузочного места: .................. 12500 мм

Максимальная масса отгрузочного места: ....................... 2,1 т

Масса (без брусьев): ..................................................... не более 10,0 т.



Комплект поставки

Рельс рамный прямой с остряком кривым: ... 1 шт.

Рельс рамный кривой с остряком прямым: ... 1 шт.

Крестовина: .......................................................... 1 шт.

Рельс крестовины с контррельсом: ...................2 шт.

Рельсы длиной:

6246 мм … 2

6554 мм … 1

6634 мм … 1

Накладка 1Р65 ГОСТ 8193-73: ....... 16 шт.

Подкладка СД65 ГОСТ 8194-75: ..... 71 шт.

Подкладка СК65 ГОСТ 16277-93: .... 23 шт.

Пакет подкладок к переводу: .............. 1 шт.

Ящик с деталями стрелочного перевода: 1 шт.



В комплект поставки не включены:

Стык изолирующий ЦП478-02: ... 2* комплект

Гарнитура электропривода: ........... 1 комплект

Электропривод СП-6: ...................... 1 комплект

Шуруп путевой 24х170 ГОСТ 809-71: ... 220шт.

Костыли 1.165 ГОСТ 5812-82: ..................500 шт.

Брусья деревянные: ................................ 1 комплект



Примечание

Стрелочный перевод типа Р65 марки 1/7 проект ЛПТП.665121.103М используют на предприятиях металлургической отрасли промышленности и выполнены по особой технологии:

  • Крестовина цельнолитая из высокомарганцовистой стали.
  • Контррельс отлит из рельсового проката.
  • Перевод на подкладках с высокими ребордами.
  • Остряки и рамные рельсы закалены ТВЧ.
