Крановые троллеи: что это такое, устройство закрытого типа для мостовых и козловых кранов

Подача электропитания на оборудование производится двумя способами: через кабельные токопровода и троллейный шинопровод. Последние применяются в подъемно-транспортных средствах большой грузоподъемности. Рассмотрим закрытые крановые троллеи для мостовых и козловых кранов, что это такое, их устройство и порядок монтажа.

Содержание

1. Из чего состоит
2. Монтирование
3. Виды троллеев
4. Преимущество троллеев закрытого типа для мостовых кранов

Из чего состоит

Система для подачи питания включает комплекс проводящих и поддерживающих конструкций для передачи электроэнергии.

Внешний токоподвод изготовляется из стального профиля различной конфигурации, чаще всего неравнополочного уголка. Иногда используют рельс.

При установке троллеи изолируются от стен посредством держателей с фарфоровыми изоляторами.

Для защиты от ржавления, за исключением поверхностей, контактирующих с токосъемником, их покрывают краской (как правило, красной), или применяют токопроводы из цветных сплавов.

В целом открытая троллейная линия мостовых и козловых кранов состоит из блоков, закрепленных кронштейнами, защищенными от конструкций грузоподъемного механизма. Электропитание поступает от стационарных направляющих на аппаратуру через мобильные скользящие токоприемники.


                                                                                                 или

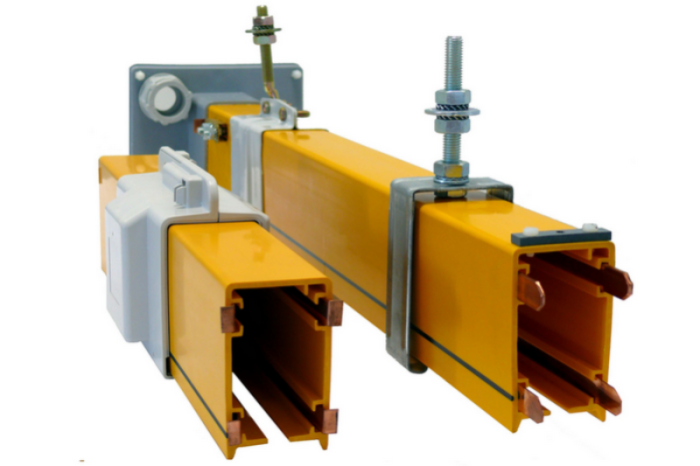

В состав закрытого вида электропередающего узла входит высокопрочный пластмассовый корпус из ПВХ, в котором размещаются комплект медных проводников разного диаметра. Пластиковый короб лишен угрозы коррозии, занимает минимум пространства, его легко устанавливать, собирать и обслуживать. В нем размещено токосъемное устройство с подвижной тележкой, по которой электропитание подается на обслуживаемую технику.

Рассмотрим составляющие части троллея для крана-балки согласно представленной схеме.

Подвижный подвес

Токоподводы могут подвешиваться на фиксирующих или подвижных подвесных элементах вдоль крановых путей на кронштейнах, прикрепленных к опоре (например, к двутавровой балке). Выполняют роль дополнительного крепежа для подстраховки токомагистрали. Выполняются данные комплектующие из нержавейки. Стандартное расстояние между ними для внутренней и наружной установки – 1200 мм.

Каждая секция комплектуется четырьмя узлами. Изолятор требуется для того, чтобы троллейный шинопровод мог свободно смещаться. Это может, например, понадобиться при его наращивании, ремонте или модернизации, изменении температурного режима.

Подвес скользящий

Каждое скользящее устройство можно превратить в жесткое. Для этого производят следующие действия. Ослабляют нижнюю гайку крепления, вставляют разнонаправленно 2 фиксирующие пластины, так чтобы они зафиксировали друг друга. Затягивают снова гайку и прижимают пластины.

Стыковая крышка

Устанавливается на соединительных швах при стыковке секций главных троллеев для козловых и мостовых кранов. Снабжена пружинной фиксацией. Функциями элемента признаны обеспечение герметического соединения шин, защита содержимого короба.

Фиксирующий подвес

Является крепежной деталью. Используют для жесткой фиксации на конструкциях перекрытий близ установленного ввода или по центру. Каждый производитель устанавливает определенный шаг размещения подобных кронштейнов на корпусе.

Подвод питания

Концевой источник нужен для подключения к электросети. Монтируется как на правом, так и на левом краю троллейной магистрали. Линейный подвод устанавливается на любом выбранном стыке двух секционных блоков токопровода.

Оба вида подвода электроэнергии поставляются отдельно.

Контактный рельс

Контактные изолированные рельсы в закрытой системе являются безопасными и компактными проводящими линиями.

Токосъемник

Специальное мобильное устройство. Передвигаясь по шинопроводу, оно с помощью угольных щеток «забирает» электроэнергию с медных шин, после чего передает грузоподъемному агрегату.

Корпус производят из высокопрочного и лёгкого пластика, в который добавлено для усиления стекловолокно. Механический контакт с токоприемником осуществляется с помощью механизма захвата, передача электричества происходит через подпружиненные щетки.

Бывают как одинарными, так и двойными. Последние используются в троллейных линиях на подъемниках, оборудованных частотными преобразователями.

Продукция должна соответствовать своему основному параметру – силе тока – номинальному значению подобного параметра.

Концевая заглушка

Устанавливается в завершение, формируя тем самым замкнутую систему.

Монтирование

Троллеи для мостовых кранов являются сложными устройствами, их монтаж требует детального знания процесса установки.



Сборку и проверку готовности следует поручать подготовленным людям. Они должны:

• подробно изучить инструкцию компании-производителя;

• иметь подходящее образование;

• ознакомиться с нормами и правилами безопасности под роспись;

• уметь оказать первую медицинскую помощь.


Перед стартом сборочных работ проверяются все части оборудования на предмет отключения от электросети. Во избежание производственных травм и порчи техники между стационарными и мобильными элементами устройства создаются полуметровые безопасные зоны.

Стыкуем шины

Стыковка шинопровода производится через пружинные и винтовые соединения. Последние используются в троллейных сетях с большей нагрузкой (125, 160 и 200A).

Медные имеют с одного края пружинный механизм для стыковки, с другой – выступ. Состыкуемые направляем друг к другу, вставляем одни концы выступами в пружинные защелки на расстояние, рекомендованное производителем и указанное в инструкции.

Затем обе части токопровода стыкуем, прижимая до полного защелкивания фиксаторов. Сочленение должно получиться жестким, без выступающих ребер, зазоров. Его прочность проверяем визуально и вручную, пытаясь разомкнуть и сместить стороны корпуса. Допускаются щели между шинами до 2 мм.

Устанавливаем кронштейн для крепления

Устанавливаем скобы в вертикальном положении, затягиваем гайки и контргайки. Необходимо, чтобы боковые полки были направлены строго вниз. Обращаемся с ними аккуратно, дабы не допустить случайно их деформации. Расстояние между скобами не более 1,5 метров. Чтобы зафиксировать шинопровод, никакого особого инструмента не понадобится.

Внимательно следим, чтобы нижние ребра троллеи для крана-балки улеглись в узкие пазы. Следим, чтобы индикатор и предохранительный уголок находились по одной стороне токопровода.

Жесткий подвес монтируем посередине установки.

Помещаем токосъемник в нишу контактного рельса

Перед этой операцией ещё раз проверяем, отключен ли токопровод от электросети.

Вставляем токосъёмное устройство в торец секции. Стопор-предохранитель помогает нам произвести операцию в правильном положении.

Следим, чтобы не была нарушена полярность между шинопроводом и токосъёмником.

Присоединяем при помощи кабеля тележку токосъёмника к токопроводу. Здесь главное, что соединительный провод не должен мешать двигаться.

Затягиваем болты на стыке двух контактных рельсов

Сдвигаем секции до соприкосновения и затягиваем гайки винтов соединителей с моментом затяжки 3,7...4 Н·м. Какое-либо смещение или перекос троллеев по отношению друг к другу с образованием выступов не допускается.

Закрываем токоведущие части от случайного прикосновения с кронштейном для сочленения

Для этого используем соединительную муфту (стыковую крышку). Устанавливаем её снизу по центру соединения, совмещая выступы муфты с продольными пазами профиля шинопровода. Сжимаем стороны защитной детали до щелчка.

Подключаем питающий кабель к вводному фидеру

Выше уже указывалось, что концевой ввод монтируют как с левого, так и с правого края токопровода:

• Формируем на концевом уголке механический зажим с контргайкой.

• Зачищаем торец кабеля на необходимую длину, высвобождаем жилы по отдельности.

• Крепим наконечники к каждому проводу, вставляем их в подготовленный зажим. Плотно закручиваем крепежный узел.

• При этом обязательно соблюдаем полярность между создаваемыми контактами.

• Надеваем защитный кожух и фиксируем его до щелчка. Рядом с подводом питания устанавливаем жесткий подвес.


Запускаем линию и смотрим, что все было собрано правильно

Подаем напряжение и проверяем при движении моста на всем его пути работу главных элементов. Движение осуществляем на минимальной скорости. Контролируем рабочий зазор у токоприемника, не происходит ли отклонение выше предусмотренной инструкцией погрешности. В идеале расстояние между осью поводка и поверхностью скольжения должно быть равномерным и отвечать значениям, определенным технической документацией для соответствующего токоприемника. Троллейная линия козлового крана монтируется в аналогичном порядке.

Виды троллеев

Различают главные и крановые. Первые расположены за пределами машины и используются для подачи электроэнергии на один или несколько грузоподъемных механизмов в пролете. Вторые располагаются на мосту и подают ток непосредственно на тележку. Их ещё называют вспомогательными.

Но основное различие среди них кроется в конструкции и принципе работы. С этой точки зрения пути козлового и мостового подъемника подразделяются на внешний и закрытый типы.

Открытый

В такой троллейной направляющей ток передается по стальным шинам, изготовленных из металлопроката и крепящихся на изоляторах вдоль пролета передвижения крана. Забор тока производится посредством чугунного башмака, который скользит поверх. Большим плюсом данного вида является относительная дешевизна и простота монтажа и эксплуатации.



Однако система имеет существенные недостатки, которые заставляют большие предприятия отказываться от их применения.
Токоведущие элементы в ней всегда на виду, что представляет собой опасность для персонала в производственных цехах. Кроме этого, они не защищены от попадания влаги, пыли, посторонних предметов, что снижает производительность линии.

Отсутствие должной защиты и нерегулярное обслуживание быстро приводят к загрязнению, износу троллейного пути. Это, в свою очередь, ведет к перебоям и скачкам напряжения, потере контакта.

Движение башмака по стальному полотну вызывает появление искры, что недопустимо в отдельных производствах.

Поэтому все больше предприятий выбирают более безопасные и надежные в плане стабильности для кранов.

Закрытый

Современные шинопроводы данного типа изготовляются в изолированном полимерном или алюминиевом корпусе, имеют защиту по ПУЭ до IP54, что представляет более совершенный и безопасный способ передачи электроэнергии.




Они применяются для обеспечения питания электрических устройств. Могут использоваться как внутри помещений, так и на открытом воздухе. Пластиковые защиты обладают высокой ударной прочностью, устойчивы к коррозии. В коробе располагаются медные шины, внутри токоподвода передвигается токоприемник, который посредством щеток отбирает ток и предает его на двигатель.
Троллейные шинопроводы из пластмассы отвечают международным и российским стандартам безопасности грузоподъемных механизмов. Компактные габариты позволяют их легко монтировать и обслуживать.

Преимущество троллеев закрытого типа для мостовых кранов

Данный вид питающих линий обладает многими достоинствами.

Легкость и компактность

Полимерный материал корпуса обеспечивает легкий вес и малые габариты конструкции. При этом все комплектующие свободно умещаются в коробе. Такие условия значительно упрощают процесс монтажа. Один сотрудник может легко справиться с установкой, переносом секционного блока.

Безопасность

По сути, это главное превосходство закрытой системы. Защита предохраняет человека от случайного прикосновения к токопроводящим элементам, создает безопасную зону для действующего рядом оборудования.

Исключено попадание инородных предметов на токоведущие части. Многие системы как иностранных производителей, так и отечественных, оснащаются пылезащитными и герметизирующими приспособлениями, чистящими каретками, токосъемниками специальной конструкции. Для избегания наледи при работе на открытых площадках в зимнее время, некоторые системы троллей мостового крана оснащены устройствами обогрева токопроводов.

Троллейные шинопроводы обладают повышенной степенью защиты по ПУЭ от IP23 до IP54. В них сформирована непрерывная электрическая цепь для защитного заземления.

Простота монтажа благодаря использованию готовых блоков

Закрытые линии могут быть различной длины, выстраиваться в сложные геометрические конфигурации, иметь разные направления, включая поворотные столы, секции ввода питания, переключения и т. п. Подобное положение дел объясняется возможностью использовать при установке магистралей секций, заранее собираемых из комплектующих по запланированной схеме.

Высокая скорость движения крана

Токосъемные устройства на троллейных токоподводах позволяют развивать высокую скорость перемещения кранового электрооборудования по пролету без потери напряжения на токоприемниках. Это создается за счет плотного прилегания тележки к медным направляющим. Определенную роль играет и качество рельсов.

Гибкий выбор потребного количества шин

Секционные короба из пластика позволяют укладывать в них различное количество. Стандартным является размещение четырех контактов. В некоторых моделях можно уложить до 10 штук.

Простота в эксплуатации

Одним из достоинств данного вида троллейной системы стала возможность производить ремонтные или сервисные работы на отдельном участке без полного отключения линии.

Для обеспечения нормальной работы необходимо соблюдать простые правила обслуживания:

• раз в году осматривать шинопровод на предмет внешних дефектов;

• через каждые полгода прочищать токопровод от пыли воздухом под давлением, либо использовать в этих целях чистящую каретку;

• ежегодно контролировать состояние нижнего паза. Он должен иметь установленный заводом-изготовителем размер и допускаемую погрешность.

• регулярно, в зависимости от нагрузки на кран, протяженности электромагистрали, но как минимум раз в год, нужно контролировать износ скользящих контактов и деталей токосъёмника. В случае необходимости производить замену согласно фирменному списку запчастей, размещенного в руководстве;

• не забываем постоянно наблюдать за тем, чтобы питающий кабель не препятствовал движению токосъёмного устройства;

• при износе до минимальных значений, указанных в инструкции, скользящие контакты, токосъемники заменяют.
