Стрелочные переводы типа Р24 марки 1-5. Проект 6245.000.00.
Вид стрелочного перевода – обыкновенный. Колея 600 мм.
Стрелочный перевод типа Р33 марки 1-4. Проект 7334.000.00 - узкоколейный перевод. Предназначен для использования в шахтах, на предприятиях лесной и торфяной промышленности. Остряк выполнен из рельсового проката. Крестовина цельнолитая из высокомарганцовистой стали.

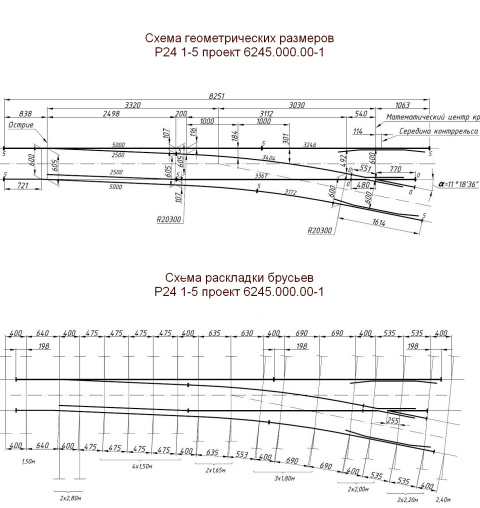

Схема геометрических размеров
Р24 1-5 проект 6245.000.00-1
Схема раскладки брусьев
Р24 1-5 проект 6245.000.00-1
Технические характеристики:
Ширина колеи: 600 мм
Полная длина: 8251 мм
Радиус бокового пути: 20300 мм
Максимальная скорость движения:
по прямому пути: 9 км/ч
по боковому пути: 6 ткм/ч
Максимальная длина отгрузочного места: 5000 мм
Максимальная масса отгрузочного места: 0,4 т
Масса (без брусьев): не более 1,5 т
Комплект поставки:
Рельс рамный прямой с остряком кривым: 1 шт.
Рельс рамный кривой с остряком прямым: 1 шт.
Крестовина: 1 шт.
Рельс крестовины с контррельсом: 2 шт.
Рельсы длиной:
3404 мм: …1
3367 мм: … 1
Пакет подкладок к переводу: 1 шт.
Ящик с деталями стрелочного перевода: 1 шт.
В комплект поставки не включены:
Шуруп путевой 24х170 ГОСТ 809-71: 48 шт.
Костыль 1.165 ГОСТ 5812-82: 144 шт.
Брусья деревянные: 1 комплект.
Примечание:
- Вид остряка – поворотный, выполнен из рельсового проката.
- Крестовина - цельнолитая из высокомарганцовистой стали.
- Вид сердечника – цельнолитой.
- Вид брусьев – деревянный.
