Стрелочный перевод типа Р65 марки 1/9. Проект ЛПТП 665121.102.

Вид стрелочного перевода – обыкновенный.

Стрелочный перевод предназначен для использования на металлургических предприятиях. Крестовина цельнолитая из высокомарганцовистой стали. Контррельс выполнен из рельсового проката. Остряки и рамные рельсы закалены ТВЧ.

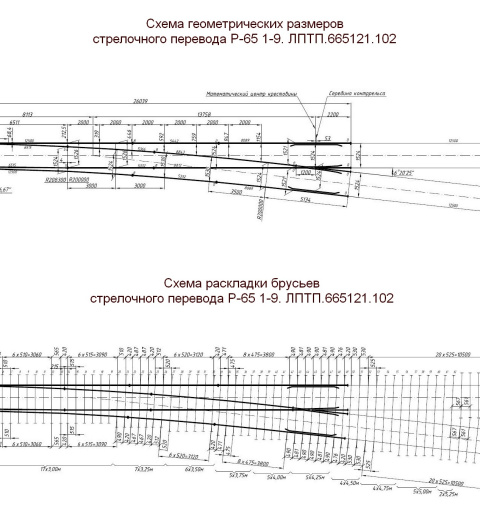

Схема геометрических размеров
стрелочного перевода Р-65 1-9. ЛПТП.665121.102.

Схема геометрических размеров стрелочного перевода Р-65 1-9. ЛПТП.665121.102.



Схема раскладки брусьев
стрелочного перевода Р-65 1-9. ЛПТП.665121.102.

Схема раскладки брусьев
    стрелочного перевода Р-65 1-9. ЛПТП.665121.102.



Технические характеристики
стрелочного перевода Р-65 1-9. ЛПТП.665121.102.

Ширина колеи:   1524 мм.
Полная длина:   26039 мм.

Радиус бокового пути:
стрелки:   208300 мм.
переводной кривой:   200000 мм.

Максимальная статическая нагрузка на рельс: 320 кН

Максимальная скорость движения:
по прямому пути:   50 км/ч.
по боковому пути:   40 км/ч.

Нормативный ресурс до снятия стрелочного перевода: 70 млн. т.
Максимальная длина отгрузочного места:   12500 мм.
Максимальная масса отгрузочного места:   1,7т.
Масса (без брусьев):   не более 11,5 т.



Комплект поставки:

Рельс рамный прямой с остряком кривым: 1 шт.
Рельс рамный кривой с остряком прямым: 1 шт.
Рельс крестовины с контррельсом: 2 шт.
Крестовина: 1 шт.

Рельсы длиной:

    5332 мм:   2 шт.
    5366 мм:   1 шт.
    5442 мм:   1 шт.
    8812 мм:   1 шт.
    8843 мм:   1 шт.

Накладка 1Р65 ГОСТ 8193-73: 20 шт.
Подкладка СД65 ГОСТ 8194-75: 122 шт.
Пакет подкладок к переводу: 1 шт.
Ящик с деталями стрелочного перевода: 1 шт.



В комплект поставки не включены:

Стык изолирующий ЦП478-02: 2* комплект.
Гарнитура электропривода: 1 комплект.
Электропривод СП-6: 1 шт.
Шуруп путевой 24х170 ГОСТ 809-71: 264 шт.
Костыль 1.165 ГОСТ 5812-82: 550 шт.
Брусья деревянные: 1 комплект.

* Возможна поставка по отдельному заказу
