Вес рельсы Р65 1 метра: сколько весит 1 погонный метр

22 янв 2024
Вес рельсы Р65 1 метра: сколько весит 1 погонный метр
При проектировании ЖД-объектов нужно не только заложить конфигурацию пути и рассчитать затраты на строительство линии, но и вычислить, какие нагрузки будут действовать на полотно. Для этого просто необходимо знать массу рельса Р65, поэтому вес 1 метра погонного и является темой сегодняшнего обзора. Также мы рассмотрим другие важные технические показатели, действующие ГОСТы и назначение. И, наконец, проанализируем, чем новые двутавры отличаются от старогодных, и на чем лучше остановиться в той или иной ситуации. Полезные данные помогут вам сделать выбор в пользу металлоконструкций наиболее подходящей длины.

Содержание
  1. Справочная информация
  2. Назначение и стандарты
  3. Конструкция, технические показатели, масса
  4. По ГОСТам теоретический вес одного погонного метра рельса 65 равен 64,88 кг
  5. Новый металлопрокат
  6. Рельс Р 65 без износа
  7. Рельсы старогодные
  8. Масса одного погонного метра железнодорожного пути разных типоразмеров рельс

Справочная информация

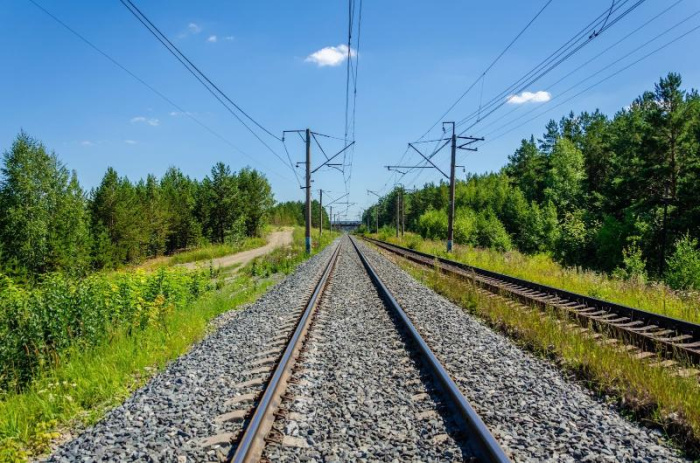

Прокатное изделие представляет собой стальной профиль, фактически – полосу. Укладывается в 2 ряда, параллельно – так формируется колея, путь, где будут ездить локомотивы, или другие виды транспорта для ЖД или метрополитена, а также подвижные составы, находящие применение на крупных заводах, фабриках и других промышленных производствах, на сырьевых базах и в портах.

Отметим, что вес одного метра железнодорожной рельсы Р65 не зависит от производителя, прокат жестко стандартизирован существующими ГОСТ, принципиально не отличаются между собой, выполняют одинаковую роль. После укладки они закрепляются на шпалах (опорных направляющих). Создается колея, принимающая давление подвижных частей составов.

Прежде чем выяснить, сколько весит отрезок проката, стоит проанализировать, какую роль она выполняет. Эти металлоконструкции:

  • Распределяют нагрузки от колес (локомотивов, тележек и так далее) по всей поверхности пути, в течение длительного срока предотвращая разрушение полотна и расползание почвы под ним.
  • Препятствуют раскачиванию транспорта, помогая сохранить его равновесие.
  • Задают вектор (направление) для движения.

Поэтому рассматриваемые двутавры просто обязаны быть достаточно (но не чрезмерно) тяжелыми и способными постоянно выдерживать даже значительное давление.


Назначение и стандарты

Основная сфера использования такого металлопроката – укладка ширококолейных железнодорожных линий и строительство стрелочных переводов. Все характеристики, в том числе и вес 1 метра р 65 рельсы, регламентированы рядом нормативных документов, а именно:

  • ТУ 0921-231-01124322-2014 и 14-2Р-475-2013;
  • ГОСТы 51045-97, 51685-2000 и 51685-2013.

Согласно их положениям, материалом для изготовления может служить сталь следующих марок: М76Ф, К76Ф, Э76Ф. Из нее выпускается 3 подвида профилей:

  • Н и НТ260 – сырые;
  • ДТ350 – дифференцированно-термоупрочненные;
  • Т1 – термоупрочненные.

В обязательном порядке наносится соответствующая маркировка. По способу выплавки сталь Э76Ф самая чистая.

Углеродистая сталь выбрана в качестве металла с наиболее подходящей внутренней структурой и физическими свойствами. Отличается сложностью химического состава, в которой:

  • Карбоновые соединения обеспечивают износостойкость и твердость.
  • Марганец, являющийся легирующей добавкой, нивелирует вредное воздействие примесей серы и фосфора (которые могут повысить хрупкость), а также улучшает вязкость.
  • Кремний самым положительным образом влияет на истираемость.
  • Титан и ванадий оптимизируют плотность.

Конструкция, технические показатели, масса

Рассчитывая, сколько весит рельс Р65, 1 метр, 5 м, 12, 12.5 или 25 метровый, помните, что строение его всегда одинаково, вне зависимости от длины профиля, и условно состоит из следующих частей:

  • Головка А – отвечает за сцепление с колесами транспорта;
  • Шейка Б – принимает давление, испытывая сопротивление, и передает его вниз;
  • Подошва В, с левым и правым пером – обеспечивает устойчивость и распределяет нагрузку по опорным элементам.
  • Полная высота – 180 мм;
  • Ширина подошвы – 150 мм, головки – 75 мм;
  • Стандартная длина исполнения – 12,5 и 25 м.

Общий чертеж двутаврового жд проката рельсы р 65 в профиль

р65 - рп65.gif

По ГОСТам теоретический вес одного погонного метра рельса 65 равен 64,88 кг

У профиля в 12,5 м масса равняется 811 кг, у двадцатипятиметрового – 1622 кг.  Зная этот показатель, можно легко высчитать общую массу металлоконструкции нужной Вам длины. Достаточно просто перемножить цифру на метраж.

Примечание: По ГОСТ погрешность может составлять ± 5%. В соответствии со старым ГОСТ 8161-75 вес одного м р65 составляет 64,72 кг.

Еще раз отметим, что двутавр просто обязан быть тяжелым – только тогда он сможет не только принимать нагрузки от колес проезжающего транспорта, но и распределять получаемое давление на максимальное количество шпал. Это способствует замедлению механического выхода опорных конструкций из строя и сокращению измельчения балласта. Плюс, чем жестче прокатное изделие, тем меньше расход металла на единицу тоннажа, а значит тем дольше оно эксплуатируется (в общем случае), тем реже его приходится ремонтировать или менять.


Обратите внимание, масса пусть незначительно, но уменьшается со временем – из-за бокового и вертикального износа в течение эксплуатации. Параллельно, с годами, изменяются и другие характеристики, в частности, сопротивляемость истиранию. Поэтому просто необходимо понимать, чем бывшие в употреблении двутавры отличаются от неэксплуатировавшихся. Ниже постараемся объяснить разницу.

Похожие новости

  • Устройство рудничных рельсов (Р33, 34, 38): размеры, вес 1 метра и марка стали согласно ГОСТ
  • Характеристика рельс Р43: тип, размеры поперечного сечения, вес погонного метра по ГОСТ 30165-94
  • Вес рельсы Р50 в 1 метре: сколько весит 1 погонный метр
  • Вес рельсов: сколько весит 1 метр железнодорожных (ЖД) рельсов, масса погонного метра рельса
  • Рельса Р65 - размеры: ширина головки и подошвы, высота с подкладкой и шпалой, длина, характеристики
  • Новый металлопрокат

    Это образцы, которые еще ни разу не укладывались в ЖД-полотно и не хранились на складах несколько лет. Их показатели полностью соответствуют стандарту, у них наибольший ресурс и максимальная надежность. Но и стоят они дороже всего, поэтому нужно уметь отличать их от Б/Ушных, но подкрашенных недобросовестным реализатором с целью более выгодной перепродажи. Расскажем, на что обращать первоочередное внимание:

    • Убедитесь, что на поверхности головки нет следов от колес.
    • Потрите ветошью место стыковой накладки (на подошве это зона третьего отверстия) – там не должно быть царапин или заусенцев.
    • Проверьте боковой износ – измерьте толщину и сравните с ГОСТом (в котором указаны все параметры рельса Р65: вес 1 м, ширина профиля и так далее) – любые отклонения от стандарта говорят о том, что прокатное изделие уже побывало в эксплуатации.
    • Внимательно осмотрите подошву – если на ней имеются потертости, расположенные на одном и том же расстоянии, значит, там размещались подкладки, пока металлоконструкция использовалась.
    • Осмотрите отверстия – они обязаны быть не смятыми, диаметром 36 мм, без следов деформаций, с фаской, выполненной именно на заводе-изготовителе, а не заново просверленными или со следами от болтов.
    • Убедитесь, что возле торца на головке нет следов сварки.

    Фото рельсов р 65 новых


    Рельс Р 65 без износа

    Это двутавровые профили, уложенные в ЖД-полотно, но снятые до того, как по ним хотя бы раз проехал транспорт. Они не испытывали нагрузок, а значит и деформаций, были демонтированы через короткое время после установки (как правило). Поэтому все их параметры (в том числе масса, ширина головки и подошвы, полная высота) на практике такие же, как у новых, но стоят они значительно дешевле.


    Отдавать предпочтение таким металлоконструкциям целесообразно по причине цены: их применение, очевидно, позволяет существенно сократить затраты на строительство путей и линий. Но учитывайте, что для особенно ответственных участков выбирать их не рекомендуется.

    Рельсы старогодные

    Основное преимущество при их покупке – стоимость.

    В категорию входят изделия металлопроката, уже бывшие в эксплуатации, но укладываемые повторно (так как их характеристики допускают дальнейшее использование). Применяются при ремонте ЖД-путей, как для временной замены, так и на постоянной основе (если ранее проложенные серьезно повреждены или обладают явными дефектами). Также актуальны на линиях с малой и средней грузонапряженностью, на маршрутах частного пользования, по которым транспорт ездит нечасто и/или с невысокой скоростью. Допустимы для обустройства основных путей и стрелочных переводов.

    Ответ на вопрос о том, сколько весит 12,5-метровая рельса старогодная, зависит от того, к какой группе она относится:

    • Если к I, то боковой износ у нее не наблюдается, вертикальный составит до 3 мм, а масса на практике максимально приближена к тем же 64,72-64,88 кг за 1 м.
    • Если ко II, то они будут несколько легче, но при этом окажутся не такими надежными и стойкими к высоким нагрузкам.

    Более востребована первая подкатегория. Входящий в нее прокат обычно появляется в продажу после того, как его снимают с магистрального полотна во время плановой модернизации. Сфера применения второго подвида значительно ограничивается ЖД-линиями со сниженными требованиями к грузонапряженности.

    Фото рельсы р 65 б/у


    II. Масса одного погонного метра железнодорожного пути разных типоразмеров рельс

    Чтобы вам было удобнее сориентироваться и увидеть разницу, публикуем сводную таблицу наиболее популярных вариантов.

    Типоразмер

    Вес, 1 м погонный

    Длина

    Р8

    8,42

     6

    Р11

    11,8

     7

    Р18

    17,91

     8

    Р24

    24,9

     8

    Р33

    33,48

     8

    Р38

    38,42

     12,5

    Р43

    44,653

    12,5

    Р50

    51,67

    12,5 и 25

    Р65

    64,88

    12,5 и 25

    Р75

    74,41

    12,5 и 25

    Сюда включены изделия проката для строительства шахт и рудников, обустройства узкоколейных и широких путей, стрелочных переводов. Благодаря таблице вы можете рассчитать, сколько весит 1 м или 5 метров рельсы Р 65 или любой другой.

    В серию рельс р65 также входят профили специального исполнения, получающие маркировку РК65 и укладываемые на криволинейных участках маршрута – они уменьшают интенсивность бокового износа.

    Отдельной историей являются профили для крановых конструкций, при выпуске получающие маркировку КР, поэтому мы не включаем их в обзор.

    ___________________

    Если нужны более подробные консультации, обращайтесь в «ПромПутьСнабжение» – поможем выбрать и предоставим прокатные изделия в требуемом объеме.

    На этом видео представлены размеры всех типов рельс. Смотрите!
