Инструкция по укладке плиты для железнодорожных переездов (ПЖДП)

28 янв 2024

ТУ 23.61.12-001-51148323-2018
ГОСТ 33148-2014
Технический регламент Таможенного союза ТР 014/2011

для обустройства ж. д. переездов в местах пересечения автомобильных и железных дорог в одном уровне на любом виде скрепления, рельсов Р-50 и Р-65 на деревянных и железобетонных шпалах.

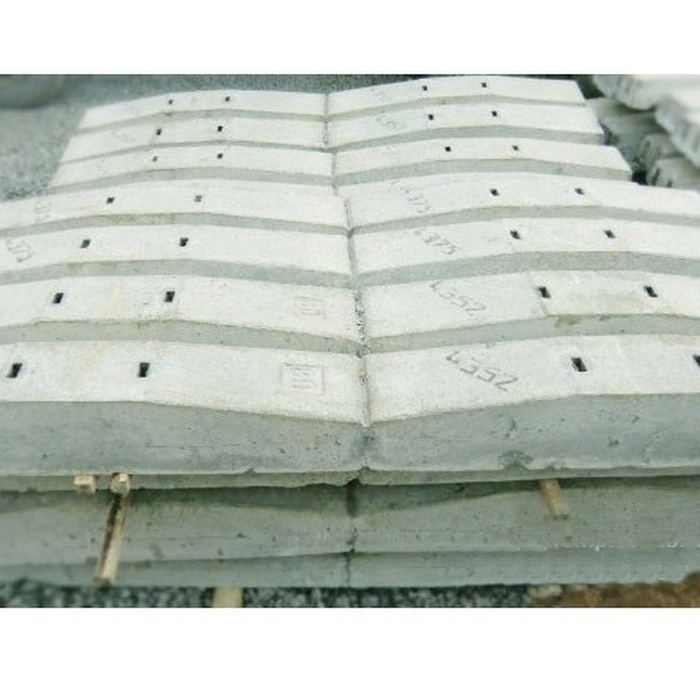

Комплект плиты ПЖДП состоит:

1.Боковые плиты ПЖДП — 2 шт.

2. Центральная плита — 1 шт.

3. Брус металлорезиновый внутренний левый — 2 шт., правый - 2 шт.

4. Брус металлорезиновый наружний левый — 2 шт., правый - 2 шт.

5. Скоба — 4 шт.

6. Стяжка — 2 шт.

7. Болт 36 — 8 шт.

Укладка комплекта плиты ПЖДП

Подготовить рельсошпальную решетку для установки плит. Очистить межшпальное пространство в месте установки плит от щебня и прочего до уровня подошвы шпал. Расставить шпалы согласно эпюре.


Установить центральную плиту между рельсами. Расстояние от края боковой грани плиты до боковой грани головки рельса 110 мм.

Установка центральной плиты между рельсами

Установка центральной плиты между рельсами

Установить скобы 4 шт., прикрутив их болтами к боковым граням центральной плиты. Если предусматривается установка еще одной плиты ПЖДП, то к скобам стороне установки плиты между скобой и плитой установить стяжку. Всего 2 шт.

Установить скобы 4 шт.

Установить боковую плиту Плиту устанавливаем в плотную к скобам. Ставим стяжку для следующей плиты и прикручиваем болтами боковую плиту к скобам.

Аналогичным способом устанавливаем вторую боковую плиту

Заполняем пустоты между плитами и шпалами, а так же пространство под рельсами щебнем гранитным фракции 5-20. Используем шпалоподбойку для качественного распределения щебня.

Устанавливаем металлорезиновый брус внутренний левый и правый по 2 шт. Всего 4 шт.

Устанавливаем металлорезиновый брус наружний левый и правый по 2 шт. Всего 4 шт.

Комплект плиты ПЖДП собран!
